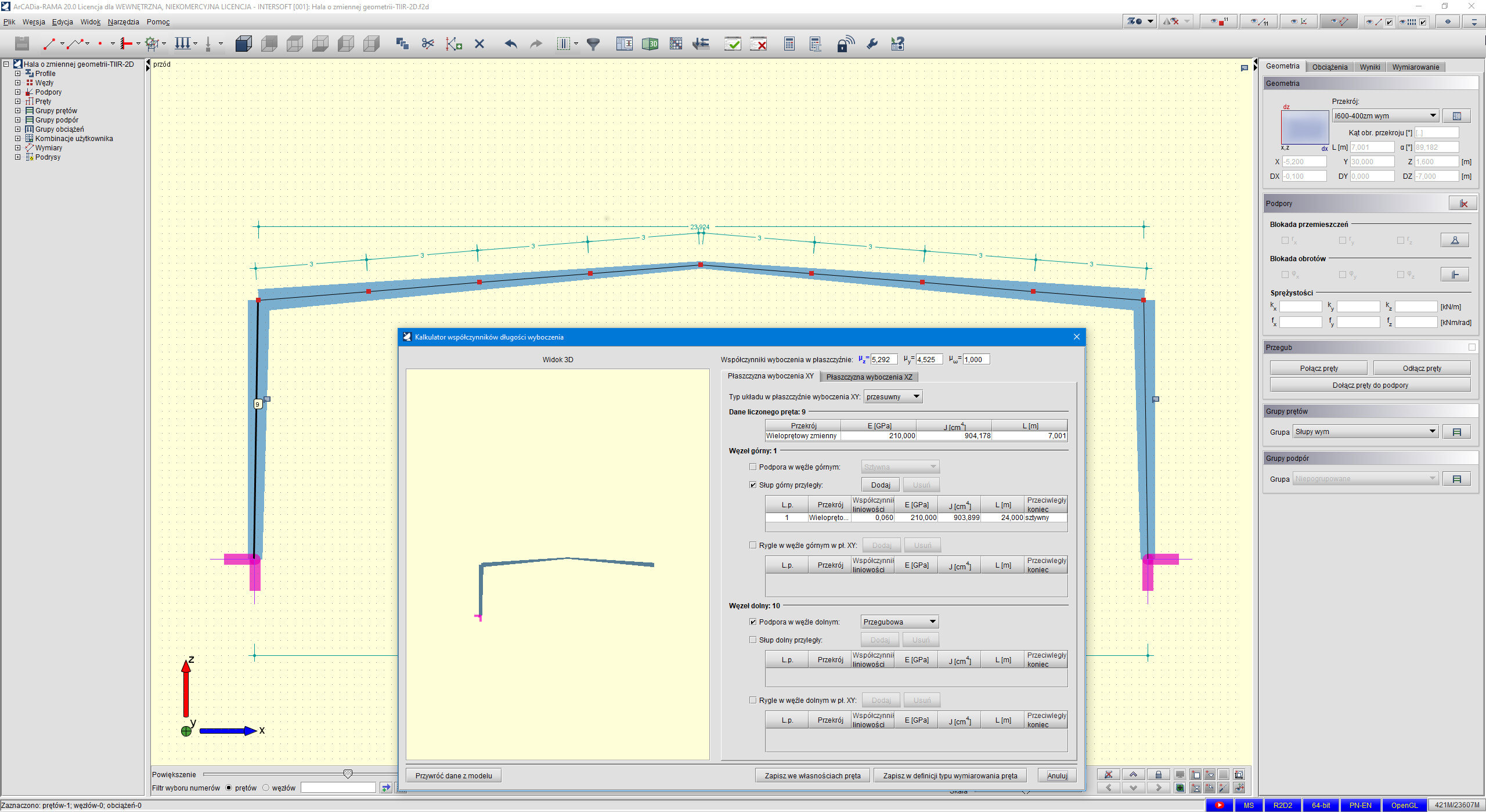

Jest to moduł programu ArCADia-RAMA R2D2, przeznaczony do wymiarowania prętów i elementów o przekroju zbieżnym (dwuteowych i okrągłych), w płaskim stanie naprężenia, z pominięciem wpływu momentu skręcającego na nośność pręta, zgodnie z procedurą wymiarowania zawartą w normie PN-EN 1993-1-1 Eurokod 3: czerwiec 2006. Dla stalowych elementów słupowych, ściskanych o zmiennej geometrii (dwuteowych o zmiennej wysokości środnika i przekrojów rurowych o zmiennej średnicy), które będą wymiarowane w module EuroStal TAPERED - Profile zbieżne należy w programie statycznym, wyznaczyć poprawne wartości współczynników wyboczeniowych za pomocą Kalkulatora współczynników długości wyboczeniowej. Współczynniki do analizy wyboczenia przekrojów zbieżnych są obliczane dla charakterystyk przekroju w środku długości elementu.
W ramach sprawdzania nośności przekroju określane są:
- nośność na rozciąganie
- nośność na ściskanie
- nośność na zginanie
- nośność na ścinanie
- nośność na zginanie ze ścinaniem
- nośność na zginanie z siłą podłużną
- nośność na zginanie ze ścinaniem i siłą podłużną
Przy sprawdzaniu stateczności globalnej elementu określane są:
- nośność na wyboczenie elementów ściskanych
- nośność na zwichrzenie elementów zginanych
- interakcyjna nośność elementów zginanych i ściskanych
W module sprawdzany jest również stan graniczny użytkowania w postaci obwiedni przemieszczeń i ugięć względnych.
Program sprawdza nośność dla następujących typów przekrojów prętów lub elementów wymiarowych:
- rury okrągłe o zmiennej liniowo średnicy
- dwuteowniki spawane o zmiennej liniowo wysokości środnika
W przypadku gdy w programie obliczeń statycznych wybraliśmy inny rodzaj przekroju o zmiennej sztywności, pręt taki nie będzie mógł być wymiarowany.
