Czym jest program R3D3-Rama 3D 12 + podręcznik użytkownika ?
Uwaga: Oferta na program R3D3-Rama 3D 12 z podręcznikiem jest aktualna DO WYCZERPANIA ZAPASÓW MAGAZYNOWYCH. W przypadku nabycia tego programu sprzedawca nie udziela wsparcia technicznego ani go nie serwisuje.
Za pomocą programu R3D3-Rama 3D można obliczać takie konstrukcje jak: belki jedno- i wieloprzęsłowe, blachownice, stalowe dźwigary skrzynkowe, kratownice płaskie i przestrzenne, ramy płaskie i przestrzenne, wielokondygnacyjne i wielonawowe, hale stalowe z transportem suwnicowym, wieże kratowe, ruszty i belki zakrzywione w planie, płaskie i przestrzenne konstrukcje więźb dachowych, przekrycia strukturalne, konstrukcje cięgnowe, elementy na mimośrodzie, łuki kratowe i lite o łamanej krzywiźnie kołowej lub parabolicznej, przekrycia i kopuły geodezyjne, prętowe konstrukcje wsporcze.
W podręczniku oprócz opisu podstawowego programu znajdują się również opisy pracy z uwzględnieniem modułów wymiarujących:
InterDrewno – do wymiarowania drewna według PN-B-03150:2000 Az1 i Az2,
InterStal i EuroStal – do wymiarowania stali według PN-90/B03200 i PN-EN 1993-1-1 Eurokod 3,
EuroŻelbet – do wymiarowania żelbetu według PN-EN 1992-1-1 Eurokod 2,

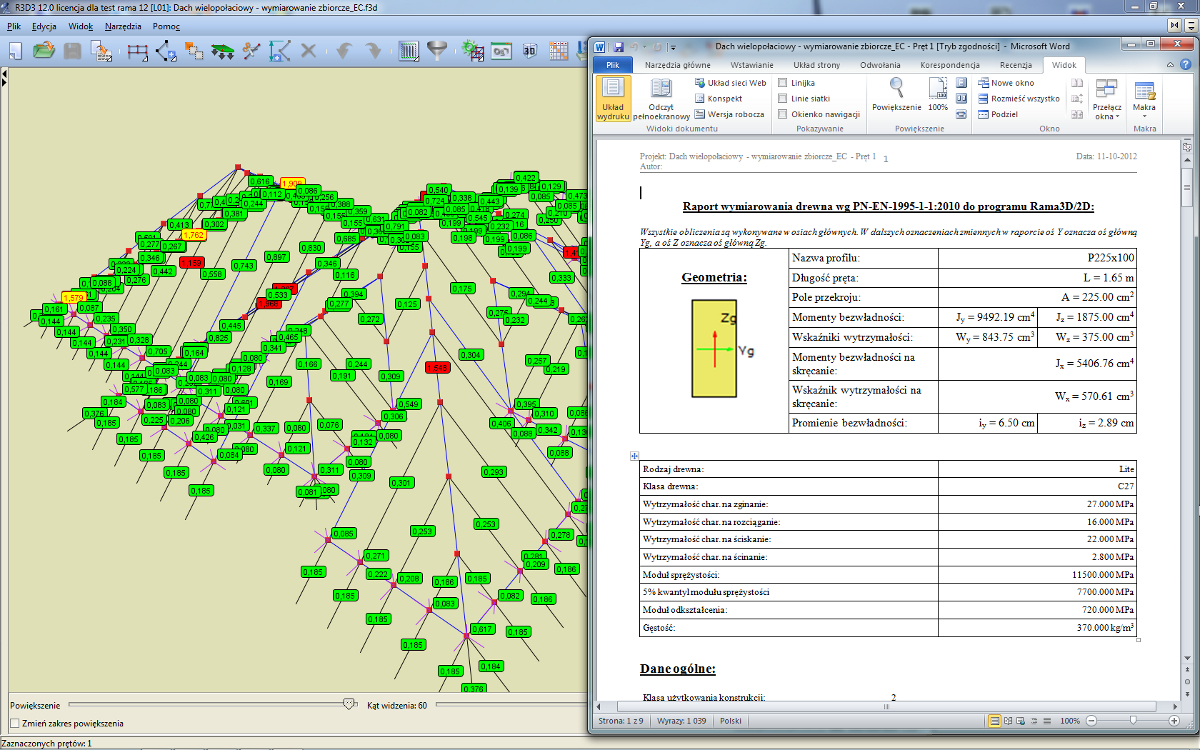

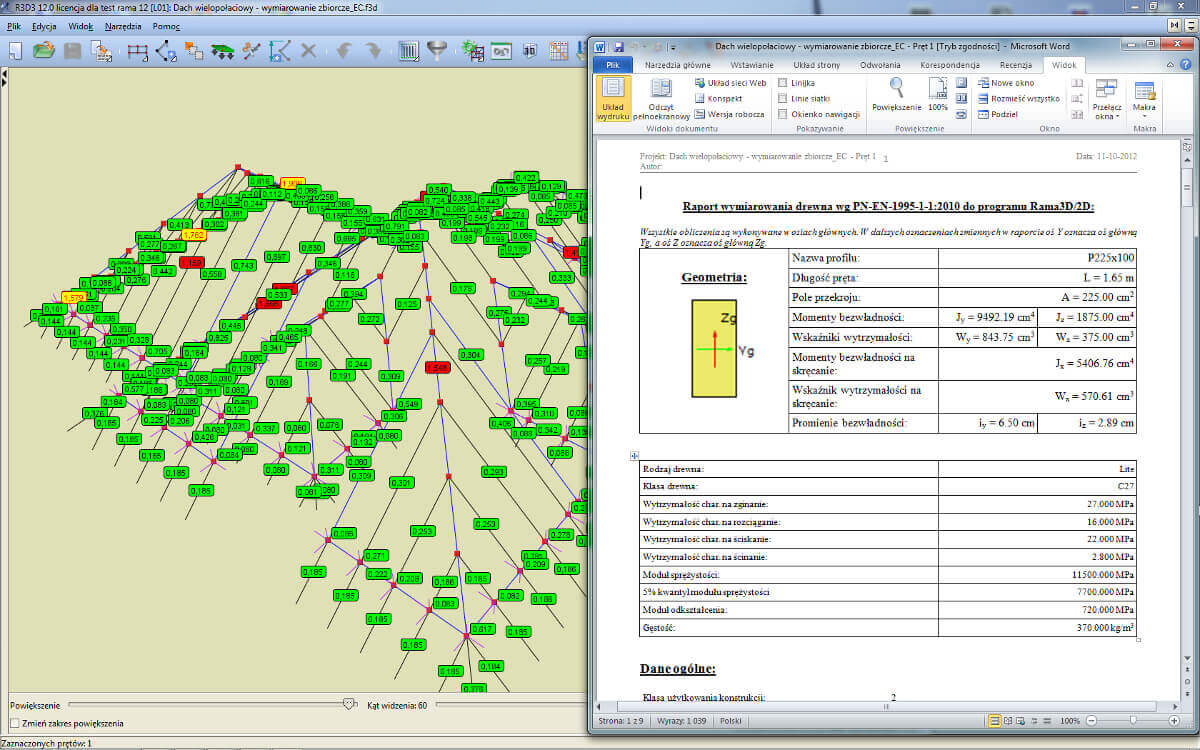

EuroDrewno – do wymiarowania drewna według PN-EN 1995-1-1 Eurokod 5,
EuroStopa – do wymiarowania stup fundamentowych według PN-EN 1997-1 Eurokod 7.
Czym jest program R3D3-Rama 3D 12?

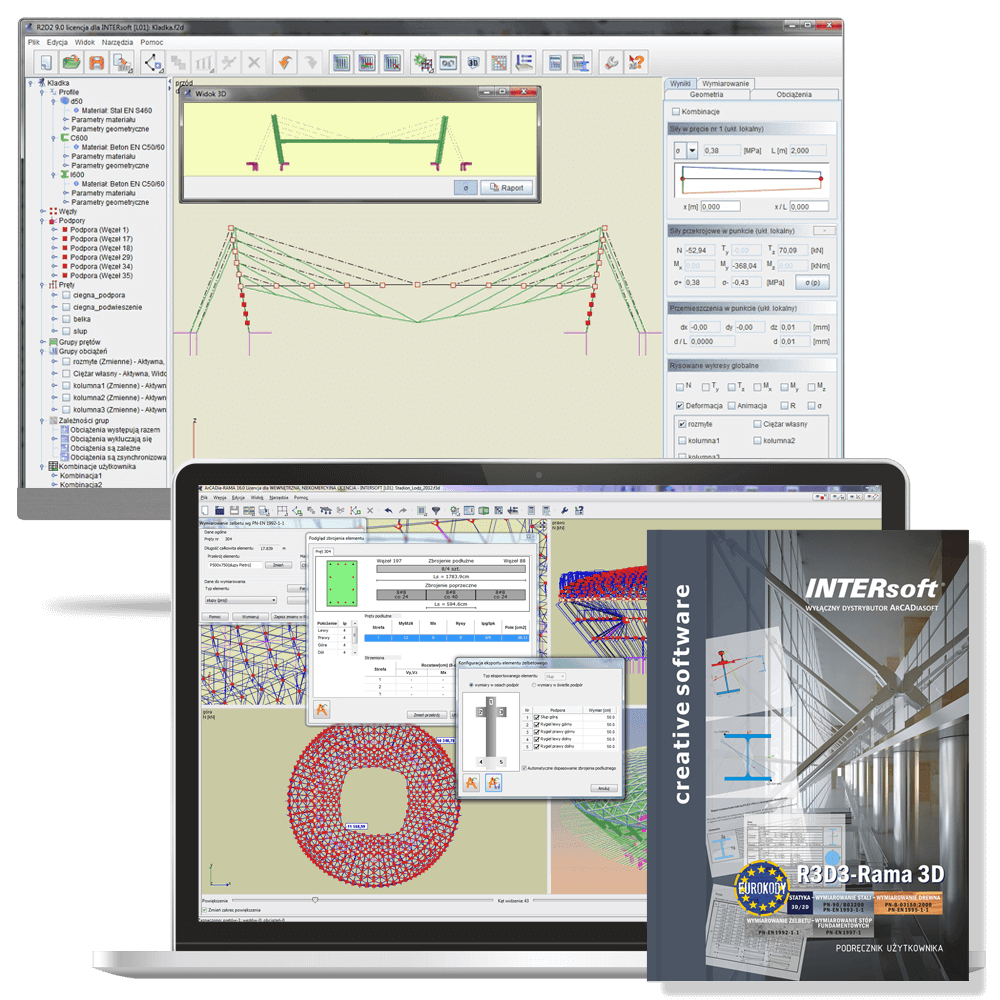

Program R3D3-Rama 3D służy do przeprowadzania obliczeń statycznych płaskich i przestrzennych układów prętowych. Dzięki wygodnemu i przejrzystemu interfejsowi użytkownika program można wykorzystywać nie tylko w projektowaniu, ale i do celów edukacyjnych.

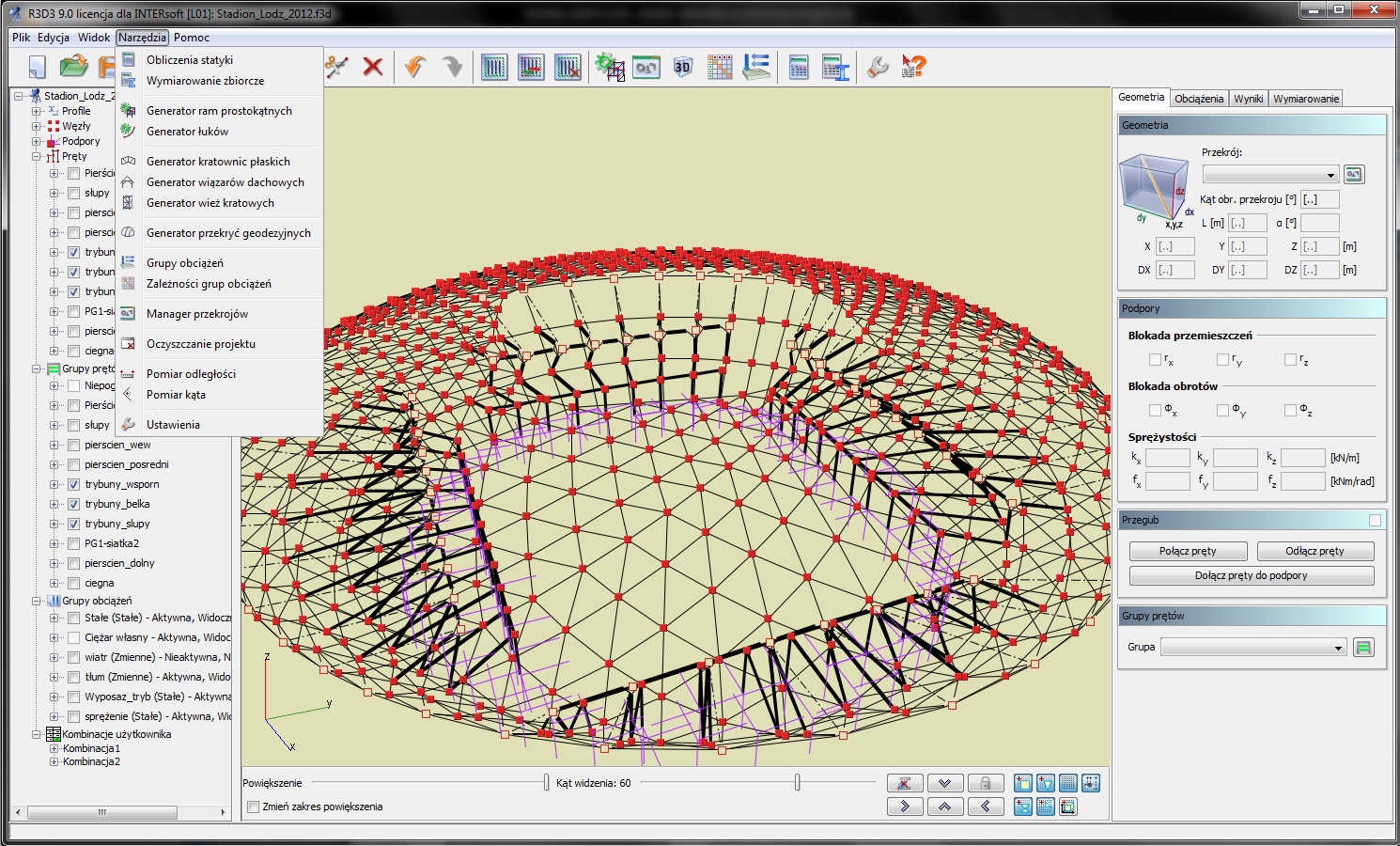

Program umożliwia intuicyjne, graficzne wprowadzanie elementów modelu statycznego. Dostępne są generatory podstawowych konstrukcji. W programie zawarta jest biblioteka stalowych przekrojów walcowanych i zimnogiętych, elementów żelbetowych i drewnianych. Narysowanie dość skomplikowanego układu to kwestia minut, a obliczenia i prezentacja danych odbywają się w czasie rzeczywistym (dla niedużych układów do stu prętów). Program umożliwia łatwe wprowadzanie płaskich układów prętowych, niewielkich, złożonych z kilku prętów układów przestrzennych, jak i dużych struktur 3D zawierających setki prętów i węzłów. Dzięki temu możliwe jest liczenie takich układów konstrukcyjnych jak np.: ramy wielokondygnacyjne i wielonawowe, kratownice płaskie i przestrzenne, wieże kratowe, powierzchniowe struktury prętowe, ruszty prętowe itp.

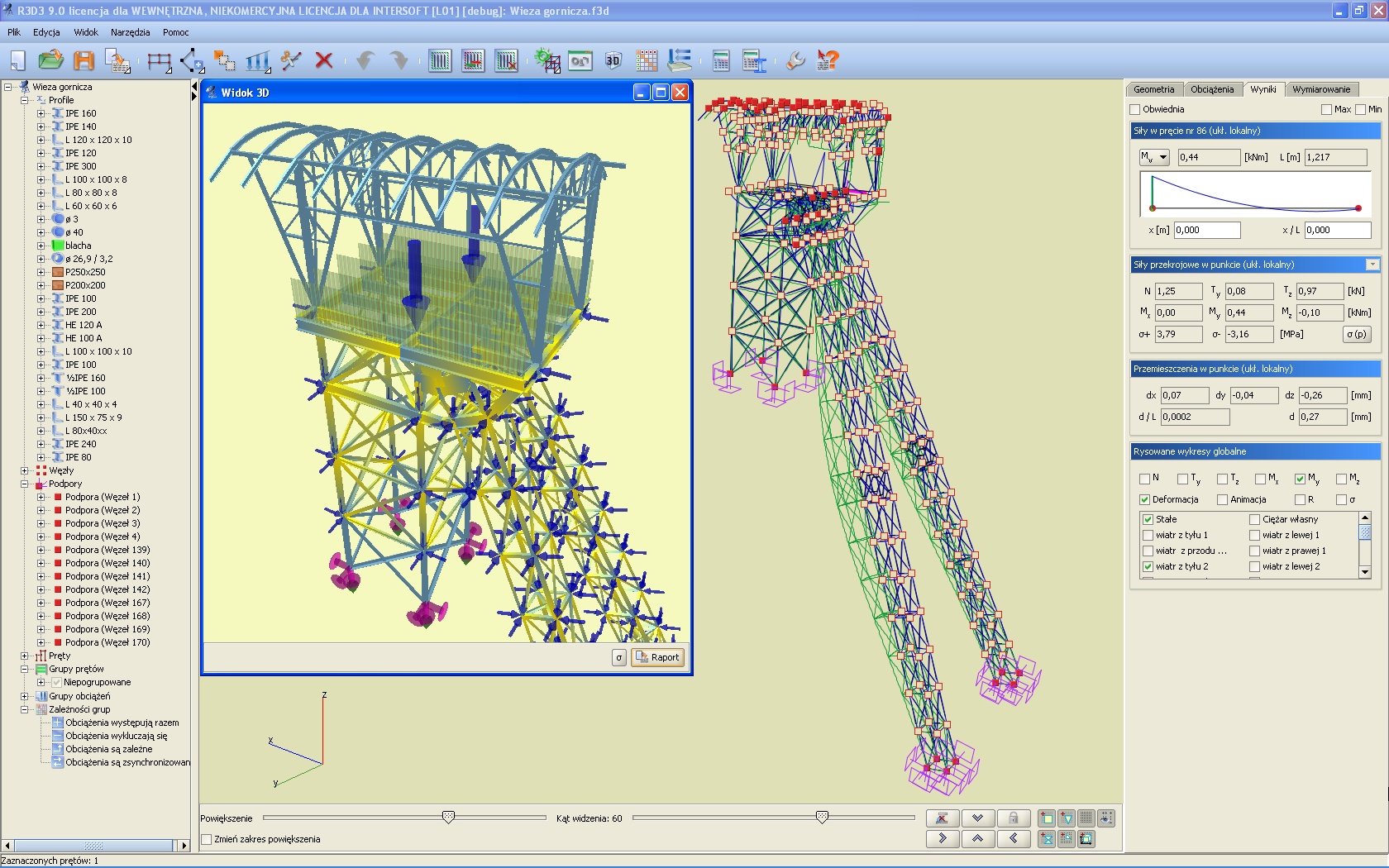

Wyniki prezentowane są na ekranie w postaci graficznej oraz numerycznej. Widok roboczy ekranu graficznego oraz widok 3D układu można płynnie przesuwać, powiększać i obracać – można obejrzeć go z dowolnej pozycji w rzucie prostokątnym i perspektywie.
Istnieje możliwość eksportu danych do programów CAD i wyników do formatu RTF akceptowanego przez większość edytorów tekstu. Dodatkowo można zapisać animację deformacji układu.
Główną zaletą programu, poza jego merytorycznym zakresem – i tym oczywistym, i tym mniej znanym (cięgna, mimośrody, teoria II rzędu, obciążenia ruchome, powierzchniowe i kombinatoryka według norm PN i PN-EN) – jest szybkość tworzenia modelu przestrzennego konstrukcji. Efekt ten dają narzędzia precyzyjnego modelowania takie jak: punkty przyciągania, śledzenie, praca na podrysach, użycie generatorów konstrukcji oraz wczytywanie modelu czy też kształtów przekrojów z plików DXF. Wszystkie z nich działają na modelu 3D i miejscami są pomyślane lepiej niż podobne funkcje w programach graficznych CAD 3D (grafika wektorowa). Program zawiera również wiele dostosowań ułatwiających pracę z dużymi modelami prętowymi (ukrywanie, grupowanie, widokowanie itp.). Przy opisanych powyżej możliwościach pozostaje on nadal intuicyjny, przyjazny i prosty w obsłudze.
Główne cechy i możliwości programu R3D3-Rama 3D 12:
Obliczenia statyczne płaskich i przestrzennych układów prętowych o stałym i zmiennym przekroju pręta na długości.
Możliwość w pełni graficznego zadawania i modyfikacji danych jedynie na płaszczyźnie 2D ekranu, z opcją przełączania się między płaszczyznami prostopadłymi 3D.
Możliwość pełnego zapisywania i odczytywania geometrii układów statycznych (płaskich i przestrzennych) do plików DXF oraz praca na przestrzennym podrysie z pliku DXF.
Funkcja wczytywania podrysu z pliku DXF i praca na podrysie.
Funkcja zamiany prętów układu na podrys.
Możliwość wczytywania podrysów dachów z systemu ArCADia oraz automatyczna generacja konstrukcji połaci dachowych.
Możliwość precyzyjnego określania współrzędnych względnych za pomocą klawiatury, w układzie kartezjańskim i biegunowym.
Możliwość włączenia podpowiedzi kontekstowych, wyświetlanych przy kursorze, dla operacji graficznych.
Możliwość przełączania między perspektywą a rzutem równoległym.
Powiększanie i przesuwanie układu oraz jego dowolne obracanie w czasie rzeczywistym.
Możliwość rysowania układów prętowych polilinią o węzłach sztywnych lub przegubowych.
Zaawansowany tryb śledzenia przy wprowadzaniu nowych elementów do układu.
Narzędzia wzorowane na aplikacjach CAD, wykorzystujące przyciąganie do istniejących węzłów, punktów środkowych prętów, prostopadłych, punktów bliskich na prętach, punktów przecięcia prętów, punktów przyłożenia obciążenia i punktów zdefiniowanej siatki wraz z elementami śledzenia.
Możliwości dodawania elementów w nowym trybie Orto na jednej z płaszczyzn głównych lub w trybie przestrzennym.
Możliwość włączenia podglądu 2D przekroju wprowadzanego pręta w płaskim i przestrzennym trybie wprowadzania elementów.
Możliwość blokowania ekranu graficznego przy dowolnym ustawieniu edytowanego układu.
Grupowe możliwości modyfikacji węzłów, podpór, prętów i obciążeń.
Możliwość edycji elementów układu z poziomu „drzewa projektu”.
Wzorowane na aplikacjach narzędzia CAD do edycji wprowadzonych danych, takie jak: kopiowanie, wielokrotne kopiowanie w kierunku zadanego wektora (z ciągnięciem lub bez oraz ze skalowaniem lub bez), odsuwanie, przesuwanie, wydłużanie, usuwanie prętów i węzłów, obracanie, odbicia lustrzane, wyrównywanie węzłów, cofanie i przywracanie wprowadzonych zmian.
Możliwość zesztywniania dowolnych grup prętów w węźle oraz prętów i podpór.
Możliwość grupowania prętów i łatwej selekcji grup prętów.
Możliwość selekcji prętów we wskazanej płaszczyźnie.
Możliwość podziału pręta węzłami na części z zachowaniem obciążeń.
Możliwość scalania prętów współliniowych z zachowaniem obciążeń.
Możliwość kopiowania części lub całości układu przez schowek między różnymi projektami i w ramach jednego projektu.
Możliwość ustawiania, obracania i zmiany kierunku układu lokalnego pręta.
Funkcja pomiaru odległości w projekcie oraz kąta między dwoma dowolnymi prętami układu.
Manager profili prętów ze zdefiniowaną biblioteką profili stalowych, żelbetowych, drewnianych oraz możliwością rozszerzania biblioteki o własne profile i złożenia profili w danym projekcie.
Możliwość tworzenia przekrojów prętów o dowolnym kształcie, docinanie przekrojów pojedynczych, kopiowanie, obracanie, przesuwanie części składowych przekroju złożonego.
Możliwość automatycznego wyrównania osi głównych do układu lokalnego pręta.
Możliwość wczytywania geometrii przekroju pręta z pliku DXF.
Automatyczne obliczanie wszystkich możliwych charakterystyk przekroju w układzie osi lokalnych i głównych, łącznie z wyznaczaniem rdzenia przekroju.
Możliwość definiowania i obliczania prętów o zmiennej geometrii.
Wyznaczanie momentów statycznych dowolnych części odciętych przekroju w układzie osi głównych.
Biblioteki predefiniowanych parametrów materiałowych w pliku XML zawierające: stal, drewno lite i klejone, aluminium, betony, z możliwością zapisu i edycji materiałów użytkownika.
Możliwość tworzenia układów hybrydowych ze względu na materiał.
Obciążenia: siły skupione, momenty skupione, obciążenia ciągłe, momenty ciągłe, podgrzanie pręta, różnica temperatur, siły skupione węzłowe, osiadanie podpór, obroty podpór.
Obciążenia zadawane w grupach obciążeń stałych i zmiennych (pojedynczych lub multi), z możliwością określania współczynników obciążenia.
Możliwość ustawiania poszczególnych grup obciążeń jako aktywne lub nieaktywne (nieuwzględniane podczas obliczeń), widoczne lub niewidoczne.
Możliwość grupowej edycji obciążeń prętowych i węzłowych.
Możliwość zadawania i edycji obciążeń powierzchniowych równomiernych i trapezowych oraz rozkład obciążeń powierzchniowych na obciążenia prętowe i węzłowe.
Identyfikacja obciążeń powielonych z możliwością usuwania duplikatów lub ich scalania.
Możliwość zadawania, obliczania i wizualizacji wyników dla zdefiniowanych grup obciążeń ruchomych.
Możliwość określania wzajemnych zależności między grupami obciążeń, wykorzystywanych przy budowaniu obwiedni z automatycznym sprawdzaniem ich poprawności.
Możliwość dodatkowego zadawania własnych kombinacji użytkownika.
Możliwość włączania i wyłączania aktywności zdefiniowanych kombinacji.
Możliwość tworzenia i zapisywania w projekcie własnych widoków układu.
Możliwość wprowadzenia do projektu wymiarów: pionowych, poziomych i równoległych.
Automatyczne uwzględnianie ciężaru własnego.
Pełny zestaw typów podpór z możliwością określania ich sprężystości.
Generatory parametryczne konstrukcji: przestrzennych ram prostokątnych, łuków (parabolicznych i kołowych), kratownic płaskich, drewnianych wiązarów dachowych, wież przestrzennych i przekryć geodezyjnych.
Możliwość definiowania prętów typu cięgno i wykonywania obliczeń statycznych dla układów zawierających cięgna dla poszczególnych grup obciążeń i zdefiniowanych kombinacji.
Możliwość definiowania w układzie prętów na mimośrodzie (jednostronnym lub dwustronnym) z równolegle przesuniętą osią pręta.
Możliwość selekcji grup prętów, elementów wymiarowych i grup obciążeń, bezpośrednio z poziomu „drzewa projektu”.
Możliwość filtrowania i selekcji poszczególnych typów obiektów projektu po zadanych parametrach filtrowania.
Możliwość oczyszczania i weryfikacji utworzonego modelu projektu.
Wyniki dla poszczególnych grup obciążeń, dowolnej kombinacji grup obciążeń i zdefiniowanej kombinacji oraz obwiednia wyliczana automatycznie przez program.
Możliwość wykonywania obliczeń statycznych według teorii II rzędu.
Możliwość wizualizacji kierunków i wartości reakcji podporowych.
Odrębne zasady definicji grup i oddziaływań oraz automatycznej budowy kombinatoryki dla obliczeń statycznych według Polskich Norm i Eurokodów PN-EN.
Wyznaczanie pełnej obwiedni naprężeń normalnych oraz obliczanie naprężeń normalnych dla poszczególnych grup i sumy grup obciążeń, kombinacji i obwiedni.
Możliwość wizualizacji schematu statycznego budującego wskazane ekstremum obwiedni.
Wyznaczanie wykresu naprężeń normalnych, stycznych i zredukowanych w dowolnym punkcie na przekroju pręta.
Znajdowanie na przekroju pręta miejsca występowania maksymalnego naprężenia zredukowanego.
Szybki podgląd struktury w widoku 3D, pozwalający na selekcję prętów o przekroczonych dopuszczalnych naprężeniach normalnych.
Możliwość wizualizacji wyników sił wewnętrznych, reakcji, deformacji i naprężeń normalnych na ekranie monitora (dla całego układu i pojedynczego pręta).
Funkcja wyświetlania i wygaszania na ekranie graficznym, na zakładce Wyniki, wartości sił wewnętrznych, naprężeń i przemieszczeń na wykresach globalnych, dla wartości ekstremalnych oraz dla wybranych punktów użytkownika.
Funkcja tworzenia raportu RTF z widoków ekranu graficznego układu z wykresami sił wewnętrznych i naprężeń.
Możliwość ukrywania części struktury projektu na etapie edycji danych i przeglądania wyników.
Wizualizacja deformacji układu – animacja w czasie rzeczywistym.
Tworzenie wielu różnych raportów zawierających wyniki tabelaryczne i graficzne w formacie RTF.
Możliwość dowolnego ustawiania zakresu raportu i jego formy (czcionki, ramki itp.).
Zwięzła forma raportów.
Szerokie możliwości modyfikacji interfejsu, ustawień programu i projektu oraz sposobu prezentacji danych i wyników.
Możliwość tworzenia grup podpór.
Możliwość przełączania wersji językowej programu (polska, angielska, niemiecka) w trakcie pracy programu.
Funkcja sprawdzania dostępności nowych wersji programu.
Podręcznik do programu R3D3-Rama 3D 12.0 zawiera szczegółowy opis funkcjonalny programu statycznego, a także opisy modułów wymiarujących: InterDrewno, InterStal, EuroDrewno, EuroStal, EuroŻelbet i EuroStopa. Wersja papierowa podręcznika ma 544 strony.
procesor klasy Intel Core i3 (zalecany klasy Intel Core i7),
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej),
8 GB wolnego miejsca na dysku (zalecany dysk SSD),
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM,
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM,
system: Windows 10 PL (zalecany Windows 10 PL 64-bit).
UWAGA: Zakup tego produktu nie upoważnia do dodatkowego rabatu dla stałych klientów.
