R2D2-EuroStal BUILT-UP

R2D2-EuroStal BUILT-UP to moduł rozszerzający funkcjonalność programu R2D2-Rama przeznaczony do wymiarowania prętów i elementów złożonych, blisko- i dalekogałęziowych o pasach równoległych, zgodnie z normą PN-EN 1993-1-1 Eurokod 3: czerwiec 2006.

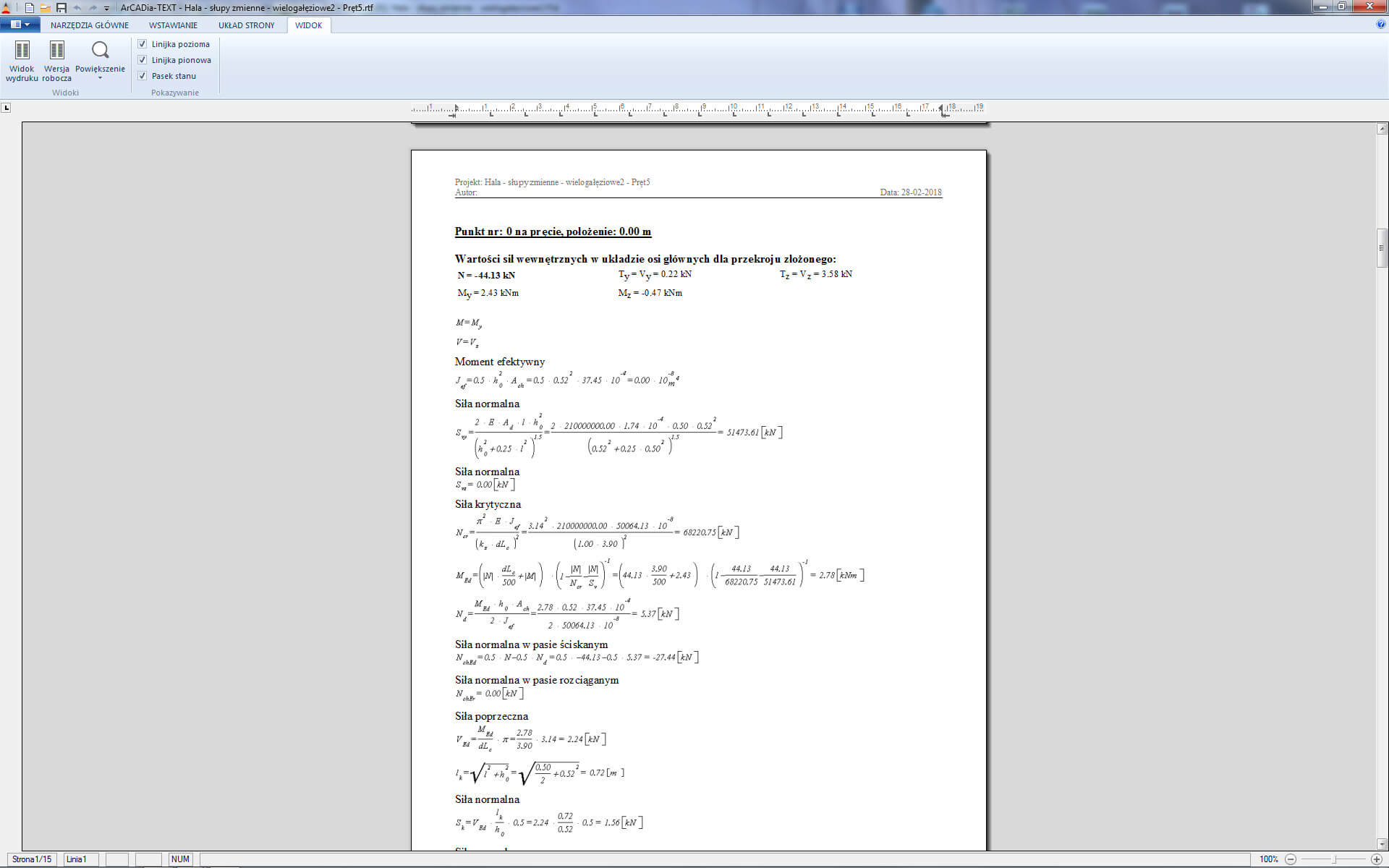

Program umożliwia wymiarowanie prętów i elementów dwuprzegubowych oraz elementów o dowolnych warunkach podparcia przy uproszczeniu, że dodatkowy moment od imperfekcji dokładany jest do momentów ze statyki w każdym wymiarowanym punkcie, niezależnie od tego, czy w danym punkcie imperfekcja rzeczywiście występuje (przewymiarowanie). Nośność elementu wielogałęziowego sprawdzana jest zawsze w dwóch punktach (pręta, elementu), w których występują maksymalne wartości momentu dla każdego kierunku (nawet gdy momenty ze statyki są zerowe, występuje moment od założonej imperfekcji).

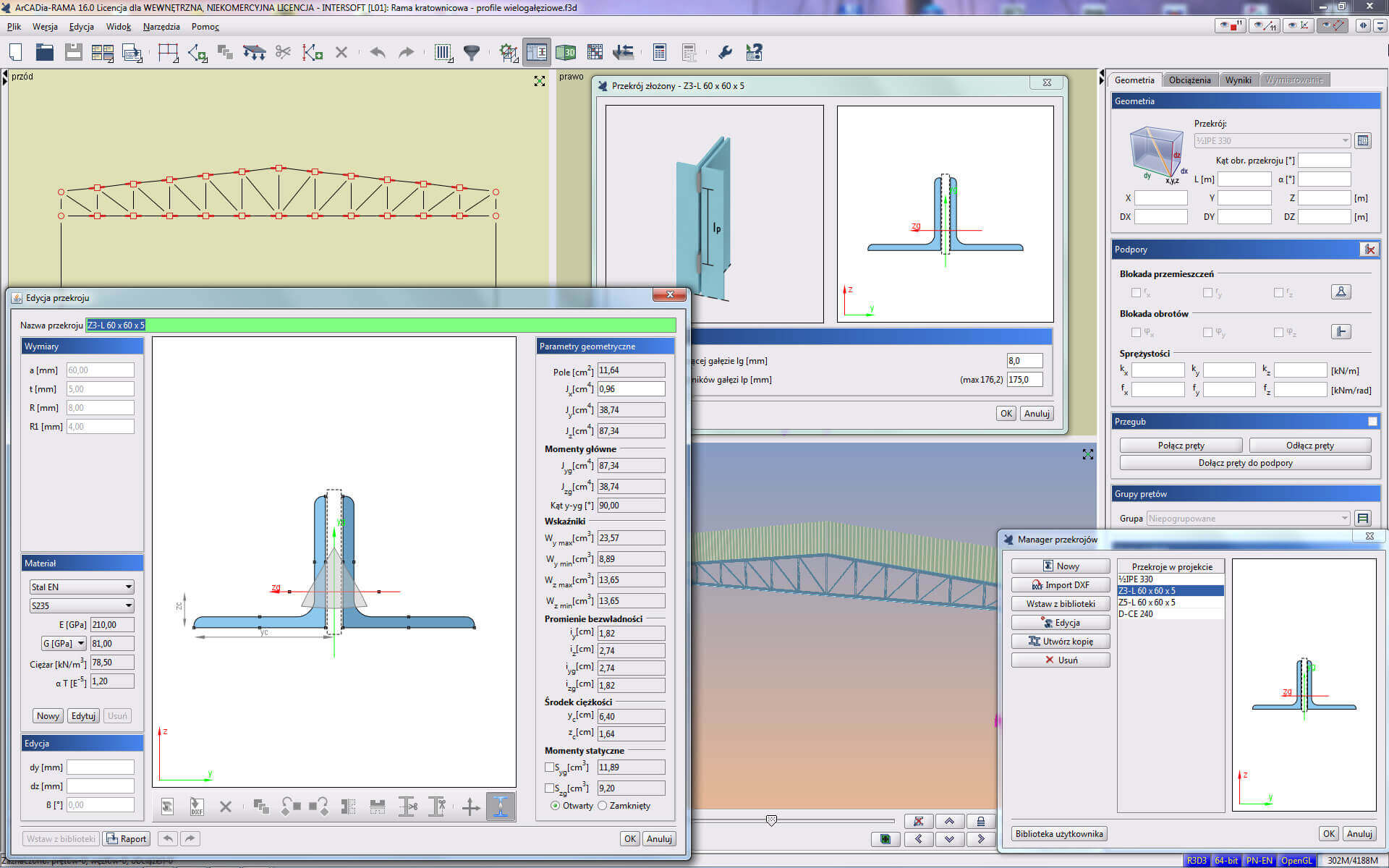

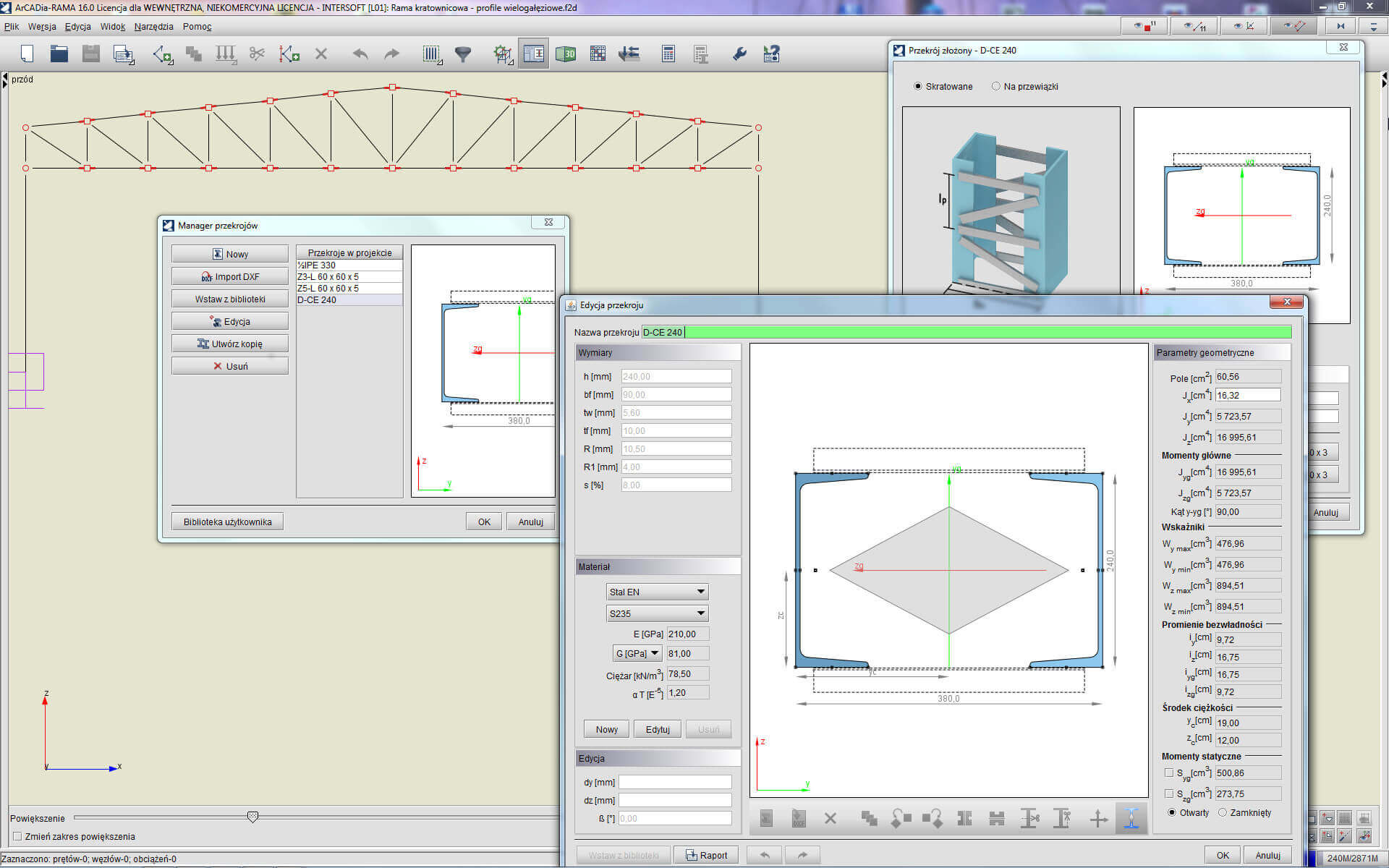

Przekroje wielogałęziowe (blisko- i dalekogałęziowe) pamiętane są w pliku projektu jako zwykły dotychczasowy przekrój złożony z dwóch lub czterech głównych gałęzi (pasów), a dodatkowo dla takiego przekroju w jego definicji pamiętana jest parametryczna struktura połączeń podłużnych gałęzi w postaci typu złożenia, rozstawu i wymiarów przewiązek,

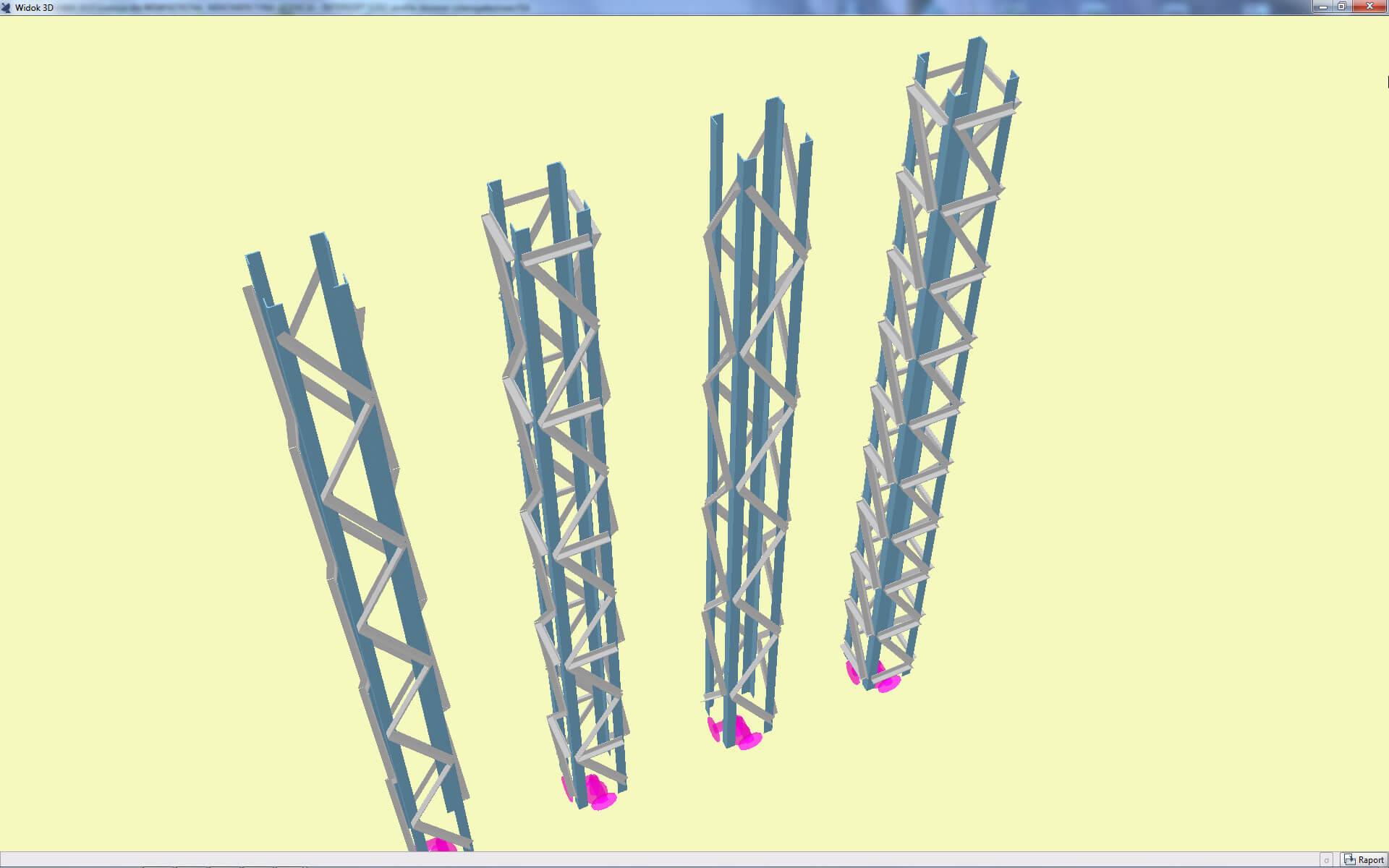

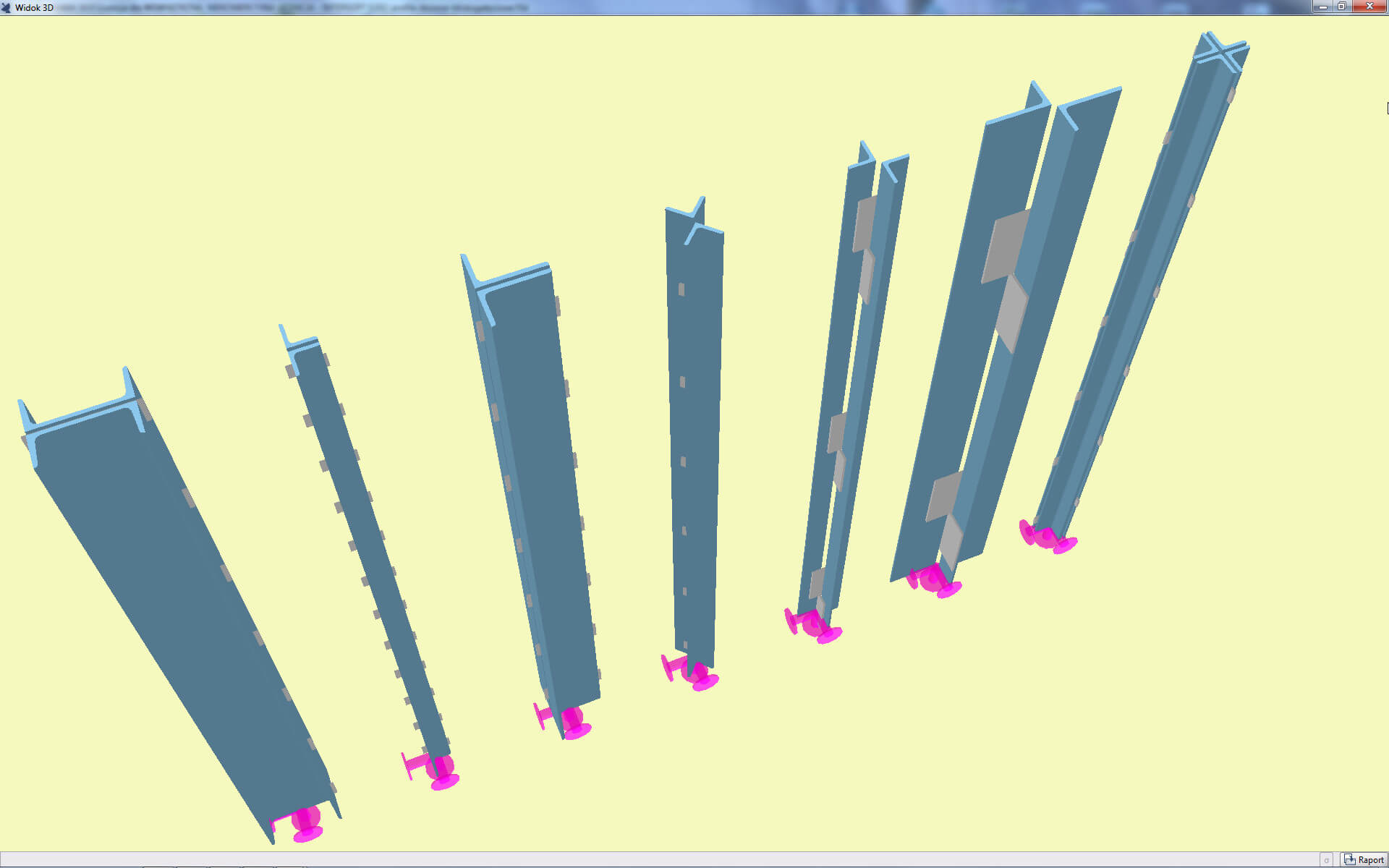

a w przypadku połączeń kratowych - typu skratowania, przekrojów słupków i krzyżulców oraz rozstawu sekcji powtarzalnej. Widoki 3D poszczególnych prętów o przekrojach wielogałęziowych tworzone są poglądowo na podstawie powyższych danych i kilku prostych reguł dotyczących sposobu rozkładu powtarzalnych sekcji na długości pręta
i pozostawionych końcówek.
