Czym jest program ArCADia-TABLICE ROZDZIELCZE 2 - licencja roczna?
ArCADia-TABLICE ROZDZIELCZE to oparty na technologii BIM (Building Information Modeling) moduł branżowy systemu ArCADia, który rozszerza możliwości programu ArCADia BIM. Program pozwala na stworzenie profesjonalnej dokumentacji technicznej niezbędnej do wykonania jednokreskowych schematów elektrycznych. Kierowany jest zarówno do projektantów sieci oraz instalacji urządzeń elektrycznych i elektroenergetycznych, jak i do wszystkich osób związanych z branżą elektrotechniczną.
Użytkownik korzystający z programu ArCADia-TABLICE ROZDZIELCZE ma możliwość szybkiego stworzenia schematu projektowanej rozdzielnicy bądź dowolnego schematu elektrycznego oraz przeprowadzenia podstawowych obliczeń technicznych. Ma on do dyspozycji bazę symboli aparatów elektrycznych wykorzystywanych przy projektowaniu, z możliwością ich edycji i nadawania im parametrów technicznych. Prócz sprawnego wykonania schematu rozdzielnicy program umożliwia automatyczne stworzenie schematu tablicy rozdzielczej zaprojektowanej za pomocą modułu ArCADia-INSTALACJE ELEKTRYCZNE. Połączenie algorytmów automatyzacji tworzenia schematów elektrycznych wykorzystanych w aplikacji z bazą symboli aparatury elektrycznej oraz przeprowadzanie podstawowych obliczeń daje perfekcyjne narzędzie do tworzenia schematów elektrycznych.
MOŻLIWOŚCI PROGRAMU:
Szybkie i sprawne projektowanie jednokreskowych schematów ideowych rozdzielnic elektrycznych.
Możliwość tworzenia układów sterowania.
Przeprowadzanie podstawowych obliczeń technicznych (prąd obciążenia, spadek napięcia).
Automatyczne generowanie schematu tablicy zaprojektowanej za pomocą nakładki ArCADia-INSTALACJE ELEKTRYCZNE.
Baza aparatury elektrotechnicznej.

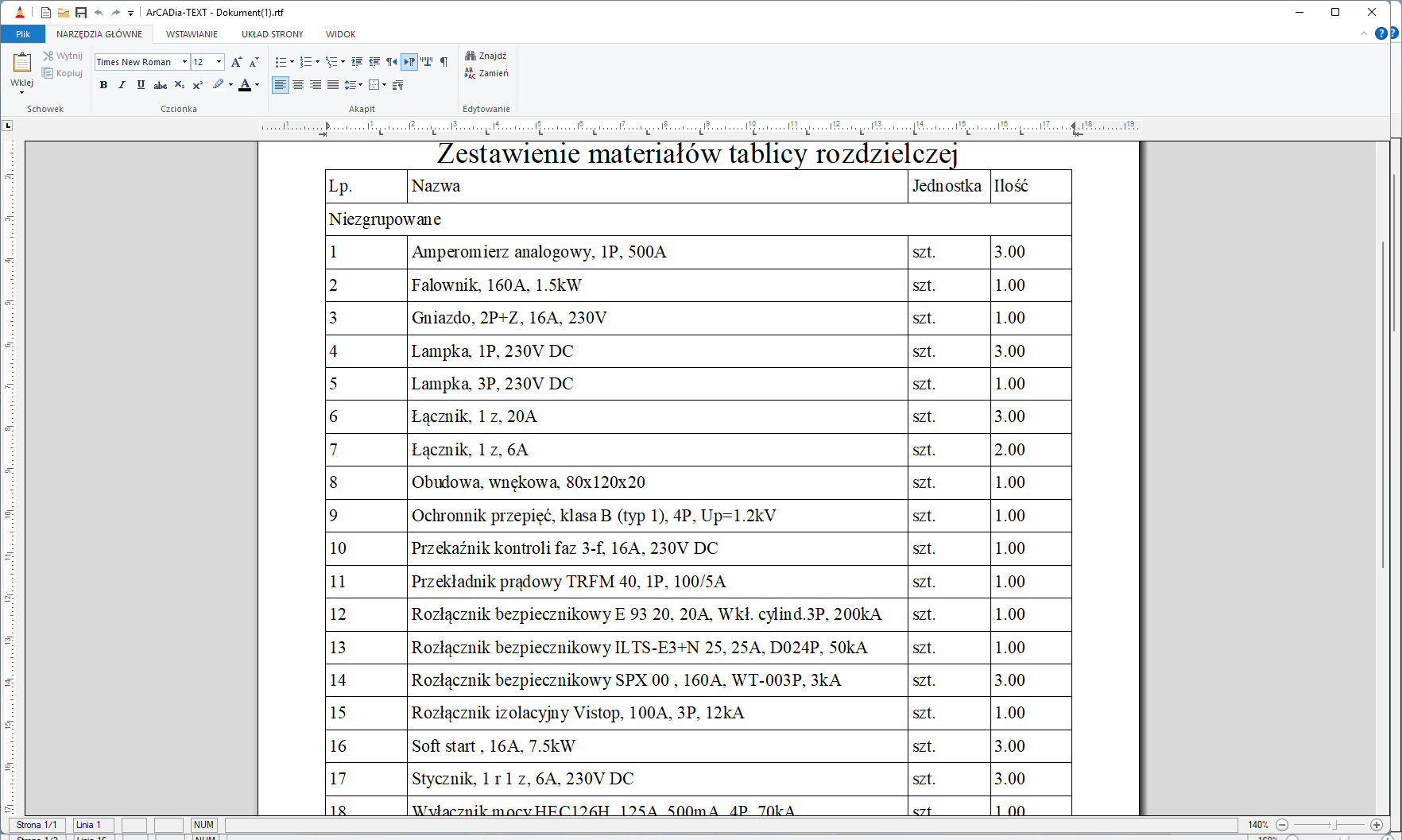

Generowanie zestawień ilościowych aparatów wykorzystanych w projekcie.

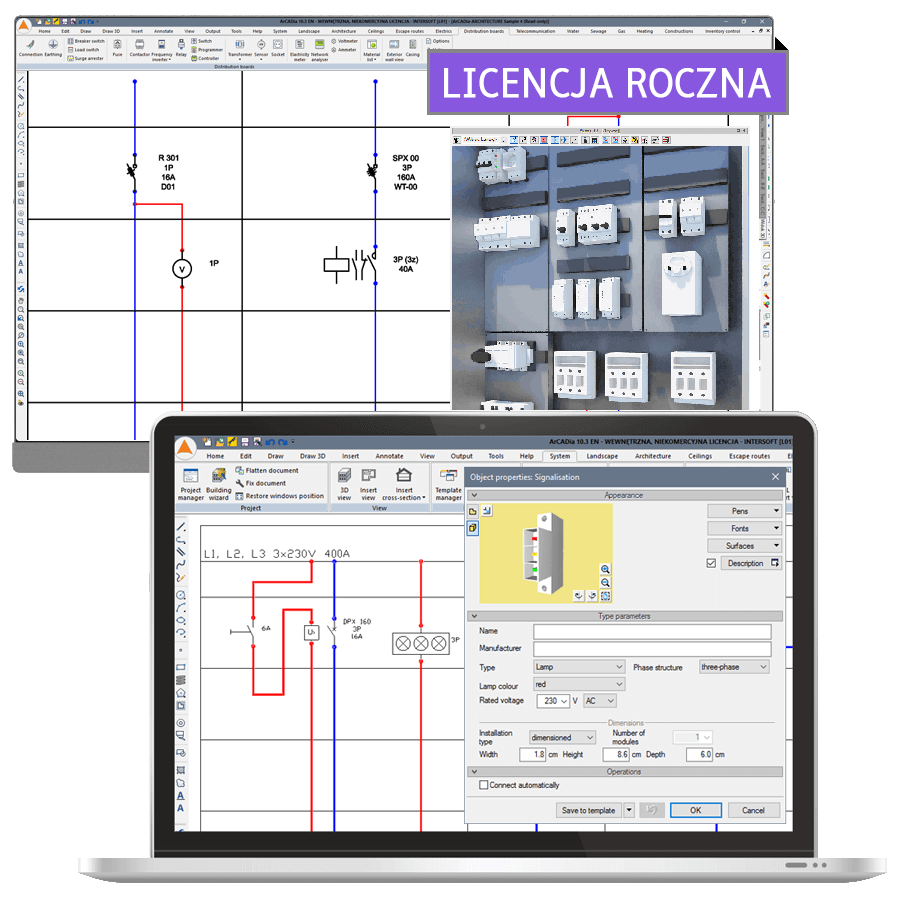

Możliwość zaprojektowania widoku rzeczywistego rozdzielnicy i usytuowania w niej aparatów elektrycznych.
Podgląd zaprojektowanych rozdzielnic na rzucie 3D.
Nowe obiekty aparatów elektrycznych:
Łączniki krzywkowe
Falowniki
Softstarty
Bezpieczniki
Cewka napięciowa
Rozbudowane biblioteki aparatury elektrycznej:
Legrand
Moeller
Schneider
Hager
ABB
Jean Mueller
Wszystkie obliczenia oraz sprawdzenia dokonywane przez program ArCADia-TABLICE ROZDZIELCZE zostały opracowane na podstawie następujących norm i rozporządzeń oraz publikacji naukowo-technicznych:
PN-EN 60617-3:2003 Symbole graficzne stosowane w schematach. Część 2: Elementy symboli, symbole rozróżniające i inne symbole ogólnego zastosowania.
PN-IEC 60364-4-41 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa.
PN-EN 60617-11:2004 Symbole graficzne stosowane w schematach. Część 11: Architektoniczne i topograficzne plany i schematy instalacji elektrycznych.
PN-EN 60439-1:2002 (U) Rozdzielnice i sterownice niskonapięciowe – Zestawy badane w pełnym i niepełnym zakresie badań typu.
Markiewicz H. „Instalacje Elektryczne, Wydanie szóste” Wydawnictwo Naukowo-Techniczne, Warszawa 2005
Wiatr J. „PORADNIK PROJEKTANTA ELEKTRYKA – Podstawy zasilania budynków mieszkalnych, użyteczności publicznej i innych obiektów nieprzemysłowych w energię elektryczną”
Zobacz jak pracuje sie z programem, więcej filmów znajdziesz na naszym KANALE YouTube.
procesor klasy Intel Core i3 lub AMD Ryzen 3 (zalecany min. Intel Core i5-6500 lub AMD Ryzen 5),
8 GB pamięci operacyjnej (zalecane 16 GB lub więcej),
8 GB wolnego miejsca na dysku (zalecany dysk SSD),
karta graficzna: dla podstawowego widoku 3D kompatybilna z DirectX 9.0c i min. 1 GB RAM,
dla zaawansowanego widoku 3D kompatybilna z DirectX 11 i min. 3 GB RAM,
system: Windows 10, Windows 8.1 PL lub Windows 7 SP1 PL (zalecany Windows 10 64-bit).
Warunki aktualizacji
licencja roczna nie obejmuje przejścia na kolejną wersję oprogramowania, natomiast zawiera bezpłatny dostęp do wszystkich poprawek/aktualizacji, wydawanych dla tej wersji programu.
Do działania programu ArCADia-TABLICE ROZDZIELCZE 2 - licencja roczna wymagany jest:
program ArCADia BIM LT 14 lub ArCADia BIM 14 lub ArCADia BIM PLUS 14.
Klienci posiadający program:
ArCADia-3D MAKER powinni zamówić aktualizację do wersji 2.
ArCADia-ARCHITEKTURA powinni zamówić aktualizację do wersji 9.
ArCADia-DROGI EWAKUACYJNE powinni zamówić aktualizację do wersji 3.
ArCADia-IFC powinni zamówić aktualizację do ArCADia-IFC RVT 2.
ArCADia-INSTALACJE ELEKTRYCZNE powinni zamówić aktualizację do wersji 2.
ArCADia-INSTALACJE ELEKTRYCZNE PLUS powinni zamówić aktualizację do wersji 2.
ArCADia-INSTALACJE GAZOWE powinni zamówić aktualizację do wersji 2.
ArCADia-INSTALACJE GRZEWCZE powinni zamówić aktualizację do wersji 2.
ArCADia-INSTALACJE KANALIZACYJNE powinni zamówić aktualizację do wersji 2.
ArCADia-INSTALACJE WODOCIĄGOWE powinni zamówić aktualizację do wersji 2.
ArCADia-SIECI ELEKTRYCZNE powinni zamówić aktualizację do wersji 2.
ArCADia-SIECI ŚWIATŁOWODOWE powinni zamówić aktualizację do ArCADia-SIECI TELEKOMUNIKACYJNE 2.
ArCADia-TABLICE ROZDZIELCZE powinni zamówić aktualizację do wersji 2.
UWAGA: Zakup tego produktu nie upoważnia do dodatkowego rabatu dla stałych klientów.
