Zaawansowane możliwości modułu ArCADia-ARCHITEKTURA

ŚCIANY

• Wprowadzanie ścian łukowych jedno- lub wielowarstwowych.
• Możliwość przekształcenia rysunku 2D stworzonego z polilinii lub linii w rzut ścian jedno- bądź wielowarstwowych, ścian wirtualnych lub rzutu fundamentów.

OKNA I DRZWI SKRYPTOWE

• Wprowadzanie okien o różnych kształtach (okrągłe, trójkątne, z łukiem itp.) z możliwością zadawania dodatkowego podziału poziomego i pionowego oraz definiowaniem widoczności parapetu lub wycinania wyłącznie otworu
  w ścianie w kształcie okna specjalnego.
• Wprowadzanie drzwi specjalnych, np. łukowych, z doświetleniem górnym lub bocznym, obrotowych, przesuwnych, wahadłowych, ewakuacyjnych itp.

OTWORY W ŚCIANIE

• Wprowadzanie w ścianie otworu o zadanej szerokości i wysokości z lewej i prawej strony (wstawianie na dowolnej wysokości).
• Możliwość wprowadzenia wnęki o zadanej głębokości.

STROPY

• Wprowadzanie dowolnych stropów poprzez wskazanie kształtu.
• Wprowadzanie otworów w stropie w sposób automatyczny lub dowolny.
• Wprowadzanie podłogi na gruncie do pomieszczeń najniższej kondygnacji.

SUFITY PODWIESZANE

• Wprowadzanie sufitów podwieszanych o dowolnym kształcie lub automatycznie dostosowujących się do danego pomieszczenia. Sufit może być wykończony płytą lub składać się z zadanych modułów wyznaczonych przez rozstaw łat i paneli umieszczonych między nimi.
• Wprowadzanie dowolnego sufitu podwieszanego poszczególnymi elementami: łatami głównymi i nośnymi, stelażem zewnętrznym i wykończeniem otworów, panelami i wieszakami.

ELEMENTY PRĘTOWE

• Wprowadzanie słupów stalowych pionowych i pochylonych.
• Wprowadzanie poziomego elementu stalowego.
• Wprowadzanie szkieletu konstrukcji prętowej z pliku .f3d, który jest widziany jako jeden element, ale może być rozbity i widziany jako pojedynczy element prętowy (przesuwany i edytowany pojedynczo).
• Multiwstawianie elementów prętowych z definicją ilości, rozstawu i kierunku wprowadzenia.

SCHODY

• Tworzenie schodów krętych wprowadzanych wraz ze słupkiem konstrukcyjnym lub bez niego.
• Wprowadzanie ramp/pochylni pojedynczych lub ze spocznikem.

BALUSTRADY

• Wprowadzanie balustrad na tarasach i schodach poprzez wrysowanie ich na rzucie.
• Automatyczne wprowadzanie balustrady na schodach.

DACHY

• Dowolne wprowadzanie dachów wielospadowych z pełną możliwością edycji (zmiany na jedno- lub dwuspadowy, zmiany wysokości ścianki kolankowej i nachylenia dla każdej połaci oddzielnie).
• Wprowadzanie otworów w dachu.
• Wprowadzanie konstrukcji drewnianej z programu ArCADia-RAMA (połacie dachowe eksportowane do programu ArCADia-RAMA są tam obliczane konstrukcyjnie, a wprowadzona więźba trafia z powrotem do ArCADii-ARCHITEKTURY).
• Wprowadzanie wyłazów dachowych.
• Automatyczne lub ręczne wprowadzanie rynien dachowych.
• Wprowadzanie rur spustowych automatycznie wykrywających rynny i poziom terenu.
• Automatyczne lub ręczne wstawianie gąsiorów dachowych.
• Wprowadzanie nasadek kominowych wentylacyjnych i spalinowych.
• Wstawianie barier śniegowych: płotków, rozbijaczy lub stoperów.
• Możliwość zdefiniowania typu dachu przed wstawieniem.
• Możliwość wstawienia kolektora słonecznego na połaci dachu.

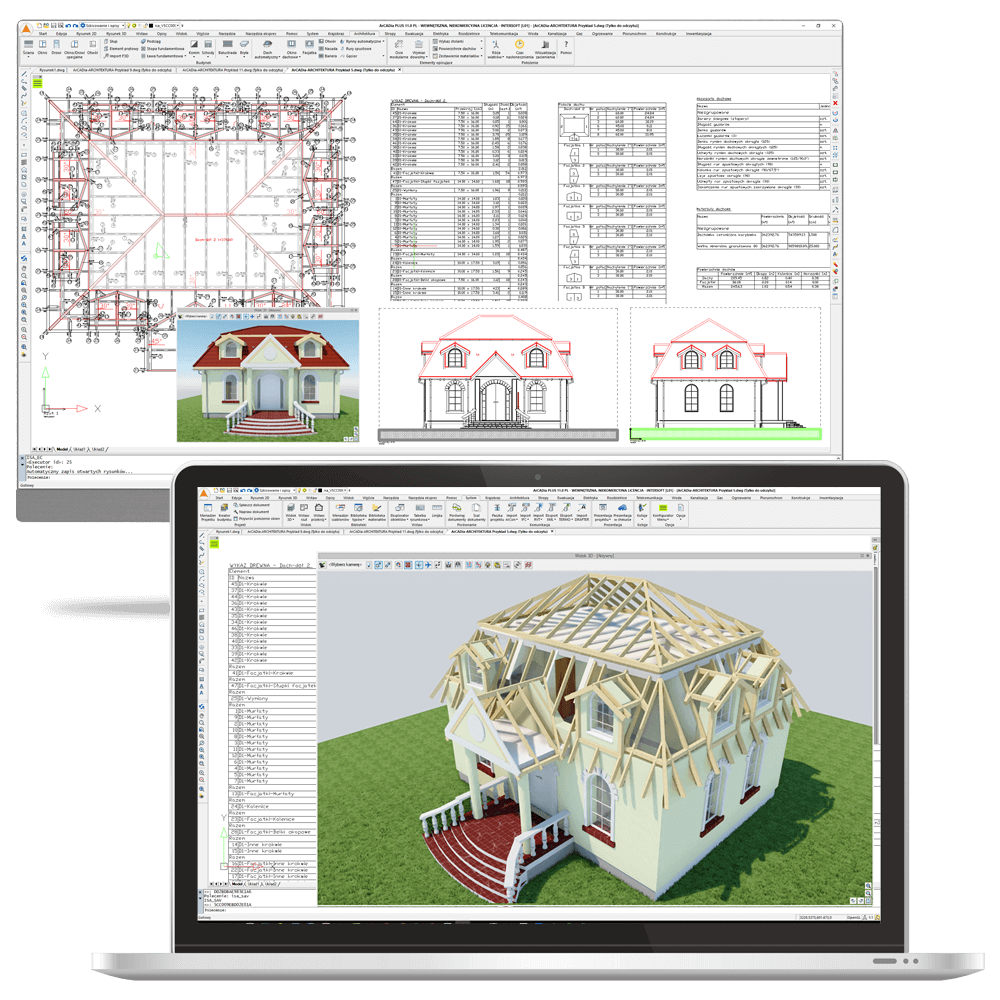

Modelowanie więźby dachowej przy użyciu programu ArCADia BIM 14 i ArCADia-ARCHITEKTURA i bezpłatnej funkcjonalności ArCADia–RAMA 19

FUNDAMENTY

• Wprowadzanie na rzut ław oraz stóp fundamentowych.
• Domyślnie ławy fundamentowe wprowadzane są wraz ze ścianami, a stopy fundamentowe wraz ze słupami monolitycznymi.

NASŁONECZNIENIE I ZACIENIANIE

• Możliwość stworzenia raportu długości czasu nasłonecznienia wszystkich lub wybranych pomieszczeń w budynku.
• Możliwość pokazania zacieniania budynków przez stworzenie wykonanego dowolną kamerą z listy filmu obrazującego przejście cienia w wyznaczonym dniu lub dniach.

BRYŁA

• Rysowanie dowolnego kształtu bryły o zadanej wysokości. Bryła może być użyta jako taras, podest, antresola itp.
• Wprowadzanie bryły o określonej szerokości i wysokości, np. jako podciąg lub belka, z możliwością wyboru osi lub krawędzi wprowadzania.
• Wprowadzanie bryły poprzez obrys prostokątny.
• Edycja bryły poprzez podziały i dowolne otwory.

PRZEKROJE

• Automatyczne tworzenie przekroju poprzez wskazanie linii cięcia budynku z możliwością definiowania elementów widocznych w widoku przekroju.
• Definiowanie przekroju schodkowego o dowolnej liczbie załamań.
• Automatyczne wprowadzanie wieńców, umieszczanie ich nad nośną warstwą ściany (przy zadaniu typów ścian)
  w przestrzeni stropu.
• Nadproża widoczne na przekroju wstawiane automatycznie wraz ze stolarką i otworami.
• Możliwość odświeżania przekroju automatycznie lub ręcznie dla przyspieszenia pracy nad projektem.
• Możliwość inteligentnego rozbicia widoków z zachowaniem grup elementów i obsługi Menadżera projektu.
• Możliwość pokazania obiektów 3D na przekroju. Obiekty są domyślnie wyłączone, zmiana dostępna jest z okna Menadżera projektu po włączeniu żarówki grupy.

RENDERING

• Definiowanie materiałów dla każdego elementu w jego własnościach.
• Rendering uproszczony (szybki i prosty w użyciu) lub zaawansowany z możliwością definiowania wszystkich potrzebnych ustawień (rodzaju i pozycji oświetlenia, zmiękczania cieni itp.).
• Rendering definiowany dla plenerów i wnętrz (Photon mapping).
• Okno Renderingu jest niezależne od programu ArCADia, co umożliwia kontynuowanie prac nad projektem podczas obliczeń wizualizacji.
• Możliwości renderingu w różnych widokach: słonecznym i nocnym.
• Multirendering, czyli zapis widoków ze zdefiniowanych kamer.
• Zapis widoku budynku z renderingiem jako pojedynczej sceny lub z wybranych kamer zdefiniowanych w programie.
• Możliwość wyłączenia komputera po multizapisie renderingu z kamer wprowadzonych do projektu.
• Linijka słońca z ustawieniem daty i godziny oraz wyrenderowaniem sceny w interesujących nas dniach.

ELEMENTY OPISUJĄCE

• Wymiarowanie:
  • Automatyczne wymiarowanie całego rzutu kondygnacji poprzez wybór linii wymiarowych (całkowity zewnętrzny, zewnętrzny elementów wystających, pomieszczeń i ścian oraz stolarki i otworów).
  • Przypisanie wymiarowania do obiektów umożliwiające automatyczną modyfikację po każdorazowej edycji.
  • Wymiarowanie kątowe i promieniowe ścian.
  • Wymiarowanie pokazujące długości ścian łukowych.
  • Możliwość wprowadzenia koty wysokościowej na rzucie kondygnacji i na przekroju.
  • Możliwość wprowadzenia opisu elementu (dachu, stropu, ściany) zarówno na rzucie, jak i na przekroju. Pełna modyfikacja elementów wykazu, dodawanie i odejmowanie materiałów oraz zmiany w istniejących materiałach.
  • Automatyczne opisywanie konstrukcji więźby dachowej, numerowanie elementów z pokazaniem wielkości przekroju i długości elementu.
• Zestawienia
  • Automatycznie tworzone zestawienia drewna z konstrukcji dachu wprowadzonej w programie ArCADia-RAMA.
  • Zliczanie powierzchni i kubatur. Zestawienie automatycznie zliczające powierzchnie: zabudowy, netto i brutto kondygnacji, konstrukcji, a także kubaturę budynku. W wykazie znajdą się także minimalne wielkości działki
    i dane dachu, czyli nachylenie i wysokość kalenicy.
  • Zestawienie powierzchni dachów, w którym prócz przedstawienia schematu dachu i wyliczenia wielkości
    i nachylenia połaci będą także długości okapów, naroży, koszy, kalenic i krawędzi szczytowych.
  • Automatyczne zestawienie akcesoriów dachowych: długości rynien, gąsiorów i rur spustowych, ilości denek
    i łączników dla rur i gąsiorów, ilości nasadek kominowych i barier śniegowych. Możliwość wyboru elementów, które mają się znaleźć w wykazie.
  • Zestawienie materiałów dachowych.
  • Zestawienia materiałów użytych w projekcie obiektów systemu ArCADia BIM. Zliczanie ilości sztuk np. cegieł, z możliwością wybrania opakowania (palety, paczki, rolki), możliwość wybrania elementów, dla których wykaz jest wstawiony. Eksport pojedynczej tabeli wykazu lub kilku jednocześnie w jednym pliku.
  • Zestawienie wstawionych elementów prętowych, zarówno tych definiowanych w projekcie, jak
    i zaimportowanych z programu ArCADia-RAMA.
  • Zestawienia elementów sufitów podwieszanych: oddzielnie stelaża, paneli oraz wieszaków.
• Róża wiatrów
  • Możliwość wprowadzenia na rzut przyziemia symbolu i kierunku strzałki północy.
  • Róża wiatrów uzależniona jest od linijki słońca, podawane są współrzędne położenia projektu lub wskazywane jest miasto na liście, dzięki czemu rendering jest obliczany we wskazanej lokalizacji i danych czasowych.

KOMUNIKACJA Z INNYMI SYSTEMAMI

• Obiektowa wymiana danych z programem ArCon (przenoszenie dwukierunkowe całej bryły budynku wraz
  z obiektami 3D z programu ArCon i zapisaniem ich do biblioteki programu ArCADia).
• Eksport podrysu projektu do ArCADia-RAMA, możliwość przeniesienia wszystkich dachów projektu jednocześnie wraz ze wszystkimi osiami modularnymi łączonymi w jedną siatkę.
• Import szkieletu konstrukcji z pliku .f3d pochodzącego z programu ArCADia-RAMA.
• Eksport projektu (ze wszystkimi materiałami i teksturami) do formatu OBJ.
